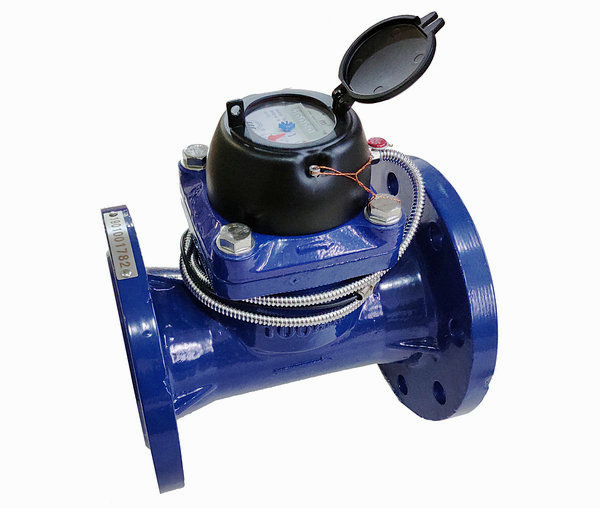

水平旋翼干式發訊水表

所屬分類：智能基表
點擊次數：
發布日期：2019/01/31
在線詢價

詳細介紹

一、概述

本產品是在水平旋翼干式水表基礎上增加發訊裝置，發訊裝置可以將水表主示值的變化量的機械信號轉變成通斷信號輸出。傳感器為干簧管或霍爾等電子元器件。本產品適用于網絡抄表系統或智能水表使用。本產品還具有壓力損失小，流通能力大與抗沖擊能力強等特點，特別適合在水質較差的環境中工作。

注：1.本系列水表技術參數符合國家標準GB/T 778（ISO4064,IDT）的規定。

2. 本系列水表可提供熱水表。

3. 本系列水表另有M型玻璃全密封計數器可供用戶選擇。

二、技術參數

溫度等級：冷水表：T30；熱水表：T30/T90

壓力等級：MAP10或MAP16

壓力損失等級：Δp25

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	過載流量Q₄	常用流量Q₃	Q₃/Q₁	Q₂/Q₁	分界流量Q₂	最小流量Q₁	最小讀數		最大讀數
							透明罩型	M型	透明罩型	M型
mm					m³/h		m³
50	31.25	25	25	1.6	1.6	1	0.0005	0.0002	999,999	999,999
				4	4
65	50	40		1.6	2.6	1.6	0.002	0.002		9,999,999
				4	6.4
80	78.75	63		1.6	4	2.5
				4	10
100	125	100		1.6	6.4	4
				4	16
125	200	160		1.6	10.2	6.4
				4	25.6
150	312.5	250		1.6	16	10
				4	40
200	500	400		1.6	25.6	16
				4	64
250	787.5	630		1.6	40.3	25.2	0.02	0.02	9,999,999	99,999,999
				4	100.8
300	1250	1000		1.6	64	40
				4	100

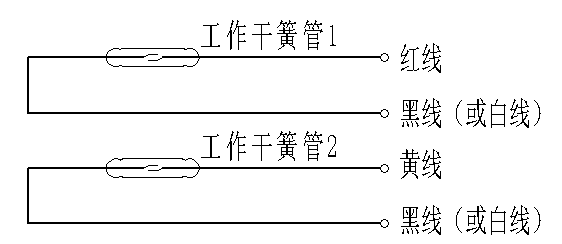

四、線路原理圖

原理：由磁鋼與舌簧開關組成磁性傳感器，每個工作周期由兩個舌簧開關個發出一個開關信號。

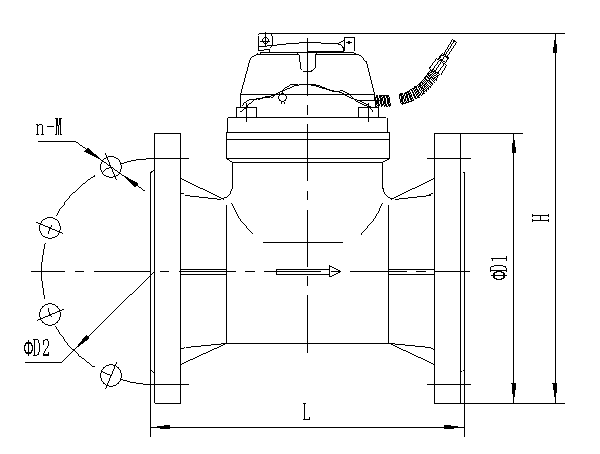

五、外形尺寸

公稱口徑	長L		高H	連接法蘭GB/T17241.6-1998
mm	mm			法蘭外徑D1	螺栓孔中心直徑D2	連接螺栓n-M
50	200	256		165	125	4-M16
65	200	270		185	145	4-M16
80	225	284		200	160	8-M16
100	250	295		220	180	8-M16
125	250	317		250	210	8-M16
150	300	339		285	240	8-M20
200	350	384		340	295	8-M20
200	350	384		340	295	12-M20(MAP16)
250	400	430		395	350	8-M20
250	450	435		405	355	12-M24(MAP16)
300	450	480		445	400	12-M20
300	500	488		460	410	12-M24(MAP16)
